¶ Introduction
Notre librairie automatique ayant été conçue pour des bandes magnétique LTO ou STK T10K, il a fallu développer une enveloppe compatible avec les étagères de rangement et la robotique. Le système a des similarités avec le standard RDX®. (par contre aucune libraire automatique n'est prévue pour manipuler ce dernier)
Nous avons décidé de rendre la librairie hybride, les disques cohabiteront très bien avec les bandes.

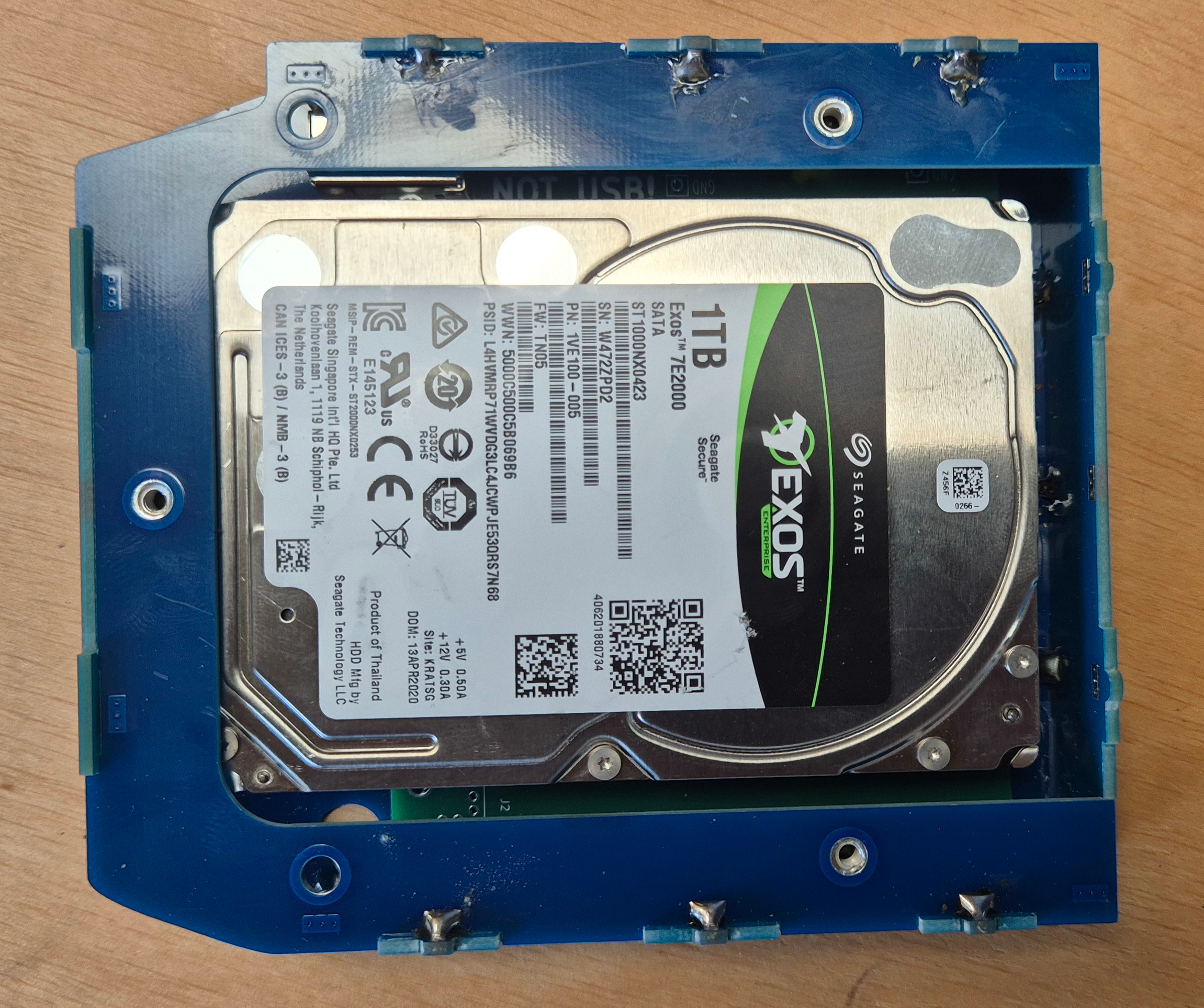

Comme RDX, la boîte est prévue pour des disques 2.5 pouces, malheureusement la machine ne pourra pas accueillir de disque 3.5 pour des raisons de dimensions des robots et des rayonnages. (on pense à faire une fois une machine qui pourrait ;)
Accessoirement, le boîtier ressemble à une vieille cassette 8 pistes ou à une vieille cartouche de console de jeu.
¶ Caractéristiques
¶ Construite en circuits imprimés
L'idée peut paraître étrange, un jour nous aurons peut-être les moyens de faire de l'injection plastique (l'impression 3D ne semble pas optimale), l'industrie du PCB est excellente en matière de reproductibilité et de précision.
- Les éléments sont brasés entre eux
- Peut-être assemblée et désassemblée très facilement
- Peut-être vendue en kit et prend très peu de place non montée
- Est au norme anti-feu: matériel UL94-v0
- Peut être produite et assemblée par un bien plus grand nombre, il est dans nos plans de rendre la boîte 100% open hardware.
¶ Avantages
- Durable

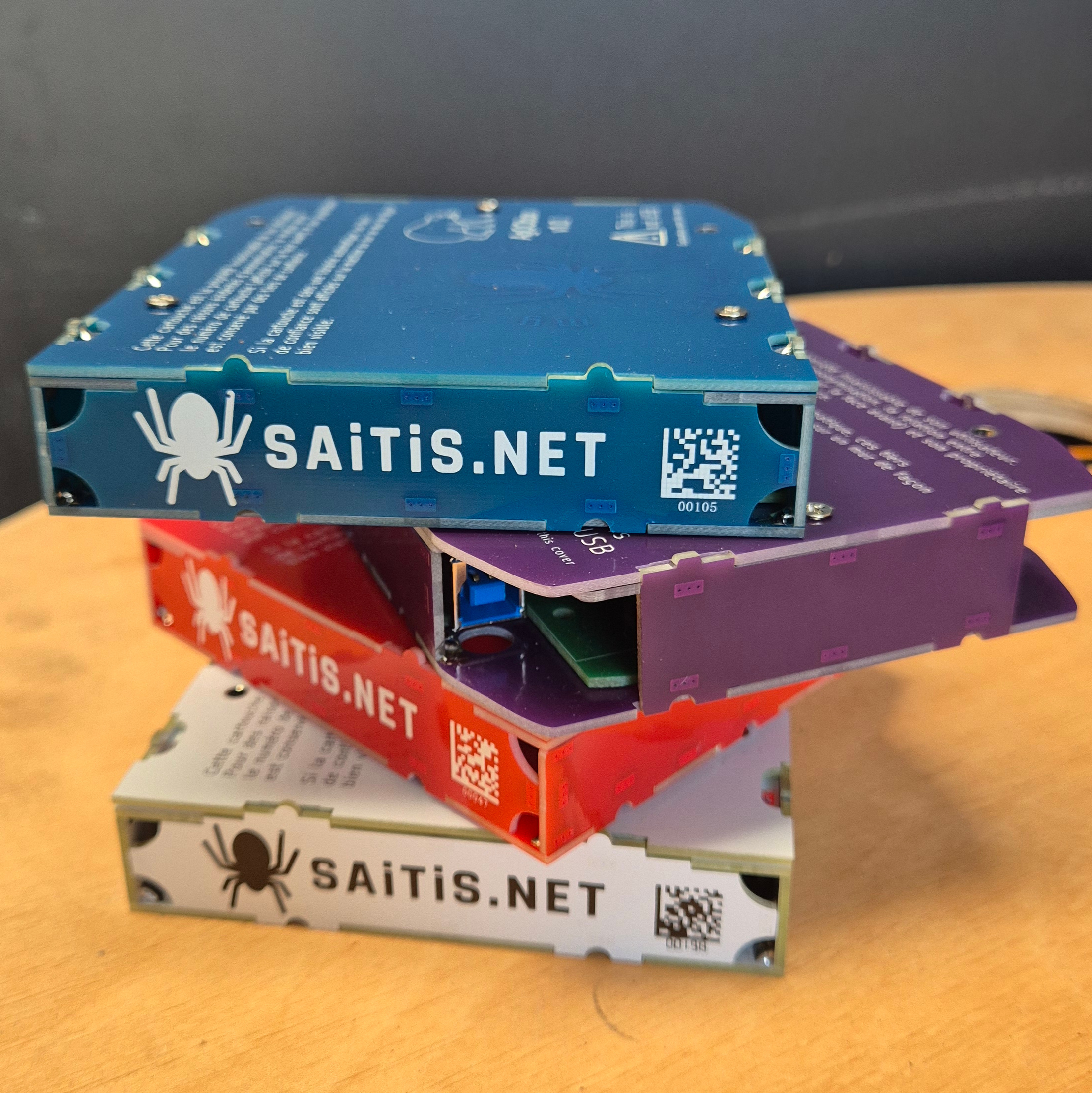

- Disponible dans différentes couleur
- Extrêmement facile à customiser
- S'empile et se bloque latéralement via des ergots
- Elle se transporte facilement dans une mallette prévue pour des bandes IBM Jaguar 3592 ou STK T10K ou avec un minimum de protection.
- Son code est imprimé d'usine en sérigraphie standard pour les PCB qui est extrêmement résistante
¶ Désavantages
- Coûts, mais tout à fait acceptables avec le TCO du disque et en comptant le MRC/ARC. La boîte survivra à quelques disques en plus.
- Un peu plus fragile: mais on est sensé prendre soin d'un HDD, ne pas le laisser tomber… la boîte peut se recoller si les pads sont arrachés.
¶ Interface
Le projet avait initialement commencé avec des disques USB, mais s'est ensuite dirigé vers une interface SATA. Contrairement à RDX qui expose le connecteur SATA directement, le choix a été fait d'utiliser un connecteur USB3 type B. Il s'agit du connecteur le plus réputé en matière de solidité (contrairement a SATA et même eSATA) et prévu pour 5000 cycles d’insertion.

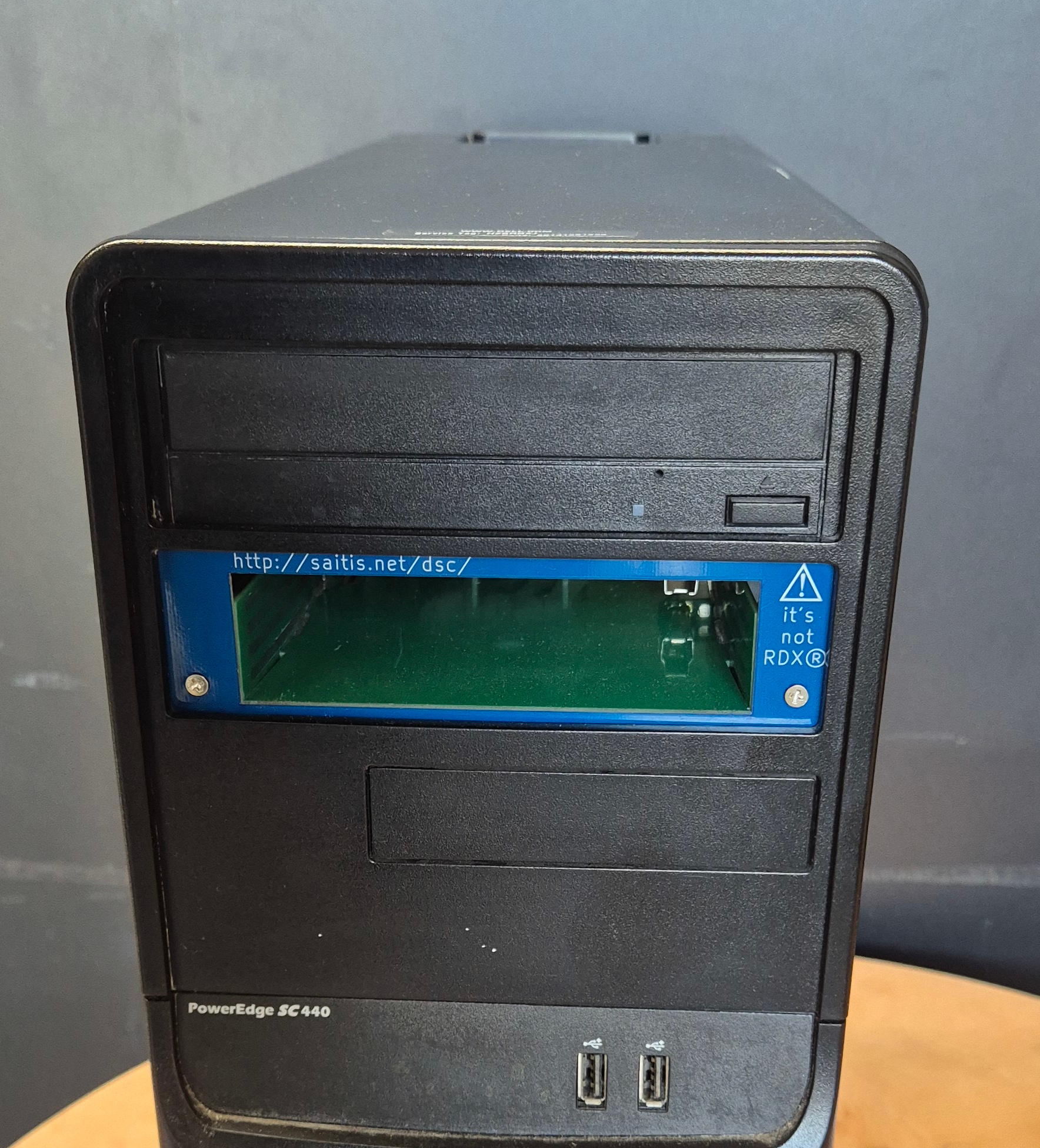

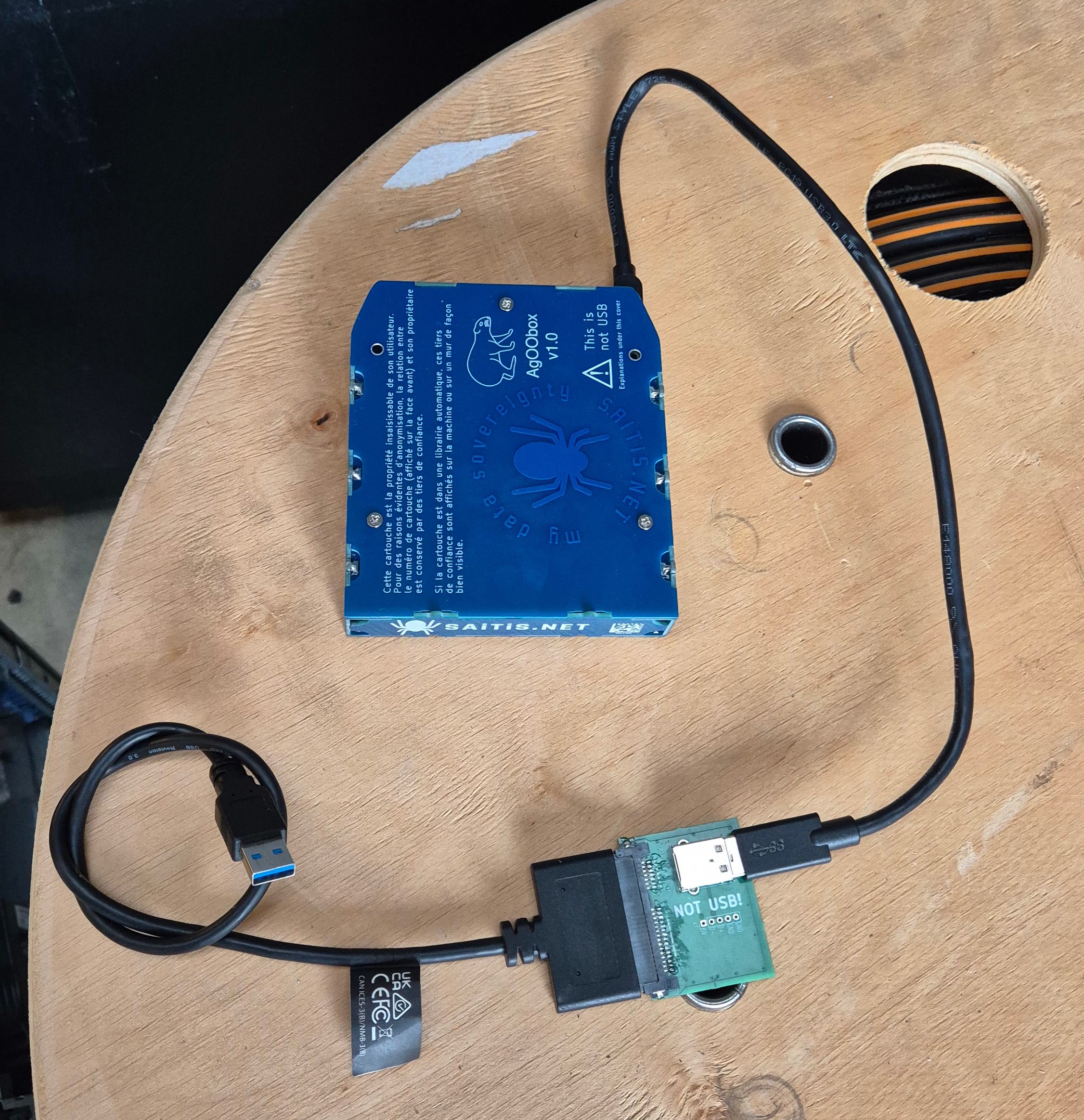

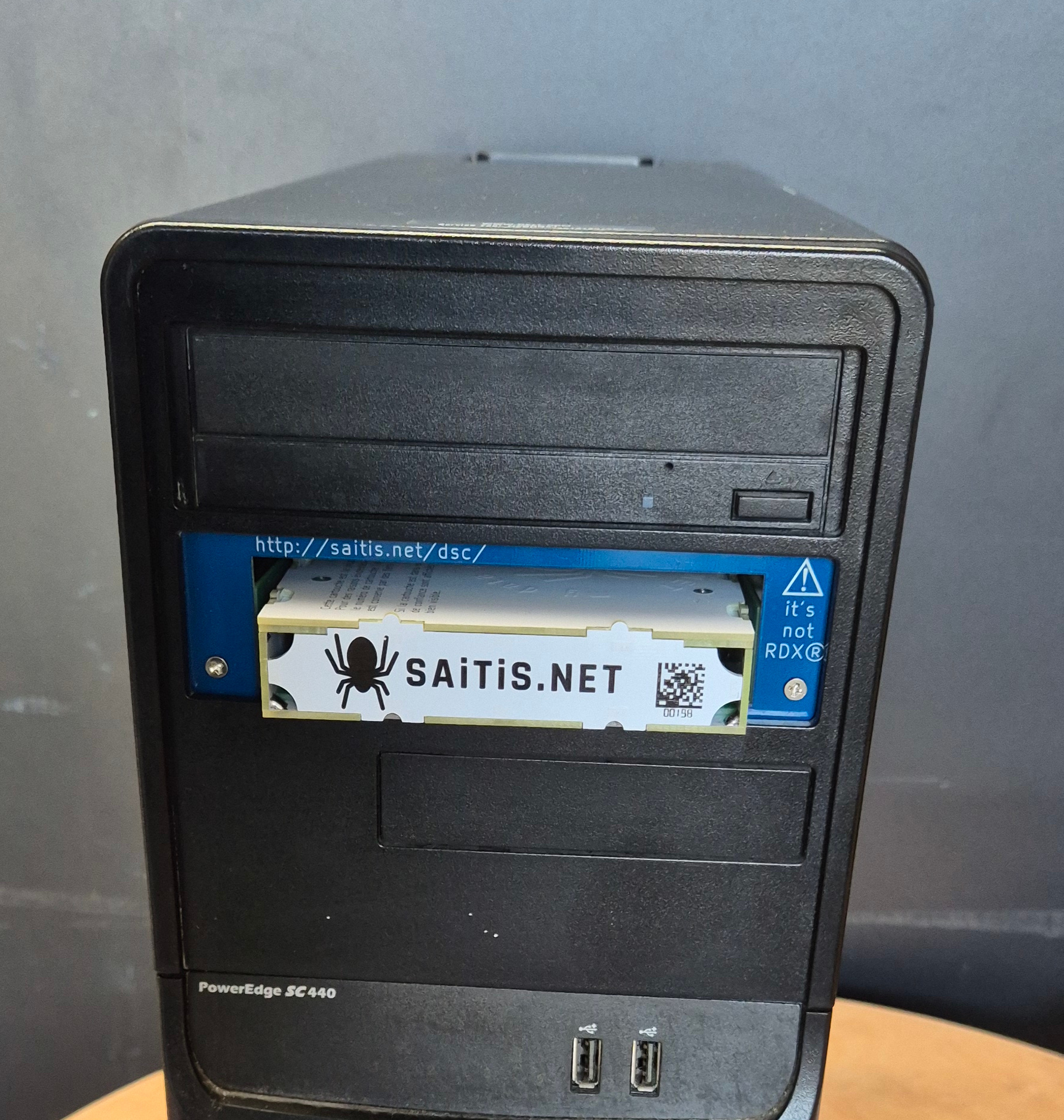

Le signal électrique SATA est transporté par les deux paires haute vitesse de l'USB3 sans aucun problème (des tests en SAS sont concluants aussi), les impédances sont largement assez similaires. Pour le branchement à la maison, un petit adaptateur, que peut-être certains traiterons de peu catholique (image tout en bas de la page), peut être fourni à très peu de frais. Une docking pour emplacement 5'¼ standard existe aussi déjà en version bêta et une version docking multiple rackable est en préparation (il faut bien copier RDX, jusqu'au bout)
Et la paire USB data de base reste disponible pour des applications futures dans la boîte:
- un microcontrôleur permettant de protéger l'accès (OTP)
- un autre stockage lent
- n'importe quel truc de geek
La boîte, a part ailleurs la place, et c'est déjà prévu, pour un deuxième connecteur USB3 type B:
- double disque ou autre stockage haute vitesse
- SAS en mode dual port (4 paires)?
- PCIe 4 lanes? gen à définir….
|
|
